TROQUELADORA PARA BOLSA DE ARRANCQUE CON IMPRESIÓN CENTRADA

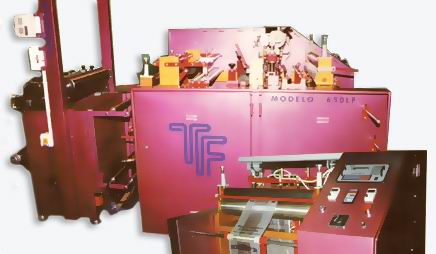

MODELO 650 LF
Troqueladora para bolsas de arranque sistema prepicado, ancho útil de 650mm, largo sin límites. Esta máquina suelda polietileno A.D y B.D en todos los espesores disponibles en el mercado, teniendo como característica estar adaptada especialmente para soldar materiales con bajos espesores sin incovenientes
Tiene una velocidad máxima de 80 golpes por minuto. Esta provista con fotocélula para impresión centrada y sus movimientos están ordenadores por un P.L.C (controlador lógico programable), todos sus movimientos son independientes.
Esta máquina tiene un diseño compacto y todos sus componentes son de origen nacional
-

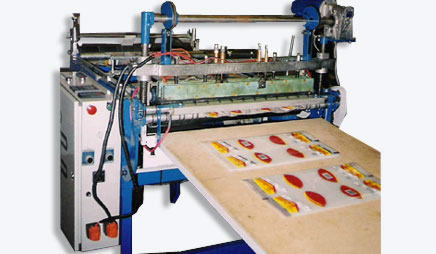

CAMISETERA LC40F
CONFECCIONADORA SISTEMA ALTERNATIVO
Es un modelo que como el resto de los mencionados son de fabricación en Tecnoferrep S.R.L
Es de mecánica simple, fácil manejo y rendimiento elevado. Esta equipada para trabajar a dos pistas con un ojo censor que lee sobre una ese de movimiento alternativo y termina la operación en una etapa.
Es de movimiento mecánico utilizando 1 moto reductor independiente con levas que accionan directamente el cabezal soldador.
La velocidad de trabajo es de 70 ciclos por minuto para un largo de 30 cm.
La misma esta condicionada por la calidad y espesor de la tela. Se provee con cabezal soldador para fondo y camiseta .
Todas las operaciones son controladas por un P.L.C(controlador lógico programable) que le otorga dinamismo y seguridad en la modificación de datos directamente desde el frente del instrumento, considerando la mismas presentacion para el caso en que la tela a confeccionar sea lisa en esta modalidad el largo se determina por pulsos que equivalen a cm. El largo programado(sin límite), o señal de taco de centrado, trabaja con una tolerancia de 0,5%. El ancho útil de la máquina es de 650mm y por pedido se instala calefacción en la base del soldador(opcional) para elevados espesores.
Tiene un peso aproximado de 450 KG. el ancho es de 1,20 Mts, el largo es de 1,50 Mts, el consumo es de 2000 Watts(alternativo) y la alimentación es de 3 por 380 Volts.
-

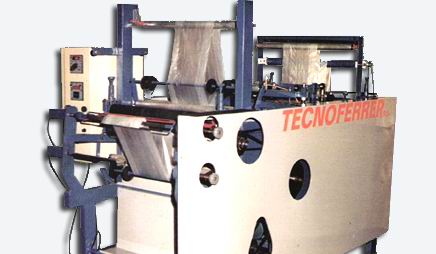

MODELO L-120
CONFECCIONADORA AUTOMÁTICA PARA ARRANQUE DE SISTEMA DE PREPICADO TECNOFERREP XV 60-L 120
Para confeccionar bolsas de polietileno de alta y baja densidad y polipropileno con una producción que de acuerdo al largo deseado es de 3500 a 8000 golpes por hora en el modelo XV 60 y de 3000 a 7500 en el modelo L 120, en la versión standar la soldadura es el fondo y el prepicado esta separado de la soldadura de 14mm, dicha separación es constante y permanenete (actúa junto al soldador).
Por pedido se provee doble soldadura y troquelado entre ambas soldaduras y troquelado en la misma operación(soldaduras laterales).
El modelo XV 60 tiene un ancho de 400 mm y 700 m como largo máximo empezando desde 150 mm todas las medidas.
El modelo L120 tiene un ancho de 650 mm y 1200 mm como largo máximo empezando 150 mm todas las medidas, por pedido, este modelo se entrega provisto de un cortador y soldador longitudinal de una cuchilla.
Todos los modelos son para 2 bobinas de entrada y dos rollos de salida.
En todos los modelos el soldador es calefaccionado permanentemente por una resistencia plana de 800w, 1000w y 11002 respectivamente, controlada por el pirómetro que predeterminado la temperatura la mantiene con 2 grados en mas o menos.
El contador en el accionamiento manual es de ciclo único y al alcanzar el valor preseleccionado se detiene la cuenta. Para repetir las operaciones nuevamente, en automático, el ciclo es repetitivo al alcanzar el valor prefijado, la salida es activada nuevamente después de un tiempo regulable desde el frente.
Todos los movimientos son comandados por un motor de 1 HP 3000 RPM cuyo consumo total incluyendo la resistencia es de 1600 w aproximadamente .
El chasis esta conformado con un tubo de acero estructural soldado con sistema MAG MIG y el peso es de 290 Kg. para XV 60, y 420 Kg. para L120.
Todos los movimientos están montados con rodamientos blindados (no precisan mantenimiento). El soldador esta montado sobre un carro que se desplaza acompañando la tela (esta operación asegura mas tiempo de contacto del soldador con la tela que no se detiene para dicha operacion). Este sistema mantiene la temperatura mas constante en el soldador que la soldadura de alambre(no se altera por las pequeñas variaciones de tensión).
La velocidad de la máquina la determina el largo de la bolsa, le espesor de la misma y la calidad del material a confeccionar, esta se modifica desde el tablero porque tiene incorporado un variador de frecuencia(inverter).
Por pedido se incorpora un sistema de repetidor con el que podemos hacer un máximo de 12000mm de largo solamente para el modelo L 120). El cambio de medida se efectúa reemplazando una rueda dentada de mando cuyo número de dientes es de largo en cm de la bolsa a confeccionar .
Las ruedas dentadas son par cadena de 3/8. Los rollos ya confeccionados se extraen por un sistema rápido a pedal que permite al operario tener las manos libres para dicha operación. Para operaciones o movimientos especiales no contemplados en nuestra explicación CONSULTAR.
-

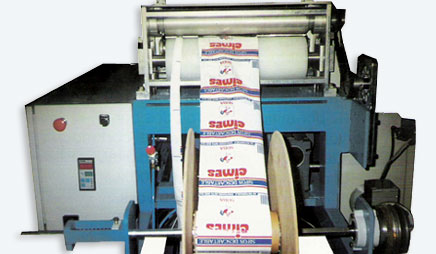

SLEEVE
CONFECCIONADORA AUTOMATICA PARA ARRANQUE SISTEMA DE PREPICADO TECNOFERREP XV 60- L 120
Para confeccionar bolsas de polietileno de alta y baja densidad y polipropileno con una producción que de acuerdc al largo deseado es de 3500 a 8000 golpes por hora en el modelo XV 60 y de 3000 a 7500 en el modelo L 120, en la versión standart la soldadura es el fondo y el prepicado esta separado de la soldadura de 14 mm, dicha separación es constante y permanente( actúa junto al soldador).
Por pedido se provee doble soldadura y troquelado entre ambas soldaduras y troquelado en la misma operación (soldaduras laterales). El modelo XV 60 tiene un ancho de 400 mm y 700 mm como largo maximo empezando desde 150 mm todas las medidas. El modelo L120 tiene un ancho de 650mm y 1200 mm como largo máximo empezando de 150 mm todas las medidas, por pedido, este modelo se entrega provisto de un cortador y soldador longitudinal de una cuchilla. Todos los modelos son para 2 bobinas de entrada y dos rollos de salida.
En todos los modelos el soldador es calefaccionado permanentemente por una resistencia plana de 800w,1000w y 1100w respectivamente , controlada por el pirómetro que predeterminado la temperatura la mantiene con 2 grados en mas o menos .
El contador en el accionamiento manual es de ciclo único y al alcanzar el valor preseleccionado se detiene la cuenta. Para repetir la operaciones pulsa nuevamente , en automático el ciclo es repetitivo al alcanzar el valor prefijado la salida es activada nuevamente después de un tiempo regulable desde el frente. Todos los movimientos son comandados por un motor de 1 HP 3000 RPM cuyo consumo total incluyendo la resistencia es de 1600 w aproximadamente . El chasis esta conformado con un tubo de acero estructural soldado con sistema MAG MIG y el peso es de 290 Kg. para XV 60, y 420 Kg. para L120.
Todos los movimientos están montados con rodamientos blindados (no precisan mantenimiento). El soldador esta montado sobre un carro que se desplaza acompañando la tela ( esta operación asegura mas tiempo de contacto del soldador con la tela que no se detiene para dicha operación).
Este sistema mantiene la temperatura mas constante en el soldador que la soldadura de alambre(no se altera por las pequeñas variaciones de tensión). La velocidad de la máquina la determina el largo de la bolsa, le espesor de la misma y la calidad del material a confeccionar, esta se modifica desde el tablero porque tiene incorporado un variador de frecuencia(inverter).
Por pedido se incorpora un sistema de repetidor con el que podemos hacer un máximo de 12000mm de largo solamente para el modelo L 120).
El cambio de medida se efectúa reemplazando una rueda dentada de mando , cuyo número de dientes es de largo en cm de la bolsa a confeccionar . Las ruedas dentadas son par cadena de 3/8. Los rollos ya confeccionados se extraen por un sistema rápido a pedal que permite al operario tener las manos libres para dicha operación. Para operaciones o movimientos especiales no contemplados en nuestra explicación CONSULTAR.
